Крановые пути — ключевой элемент инфраструктуры грузоподъёмного оборудования. Именно они обеспечивают движение мостовых, козловых, подвесных и других типов кранов, влияя на безопасность, точность и долговечность их работы. Правильное устройство кранового пути — это не только вопрос надёжности, но и соответствия современным стандартам.
Современные нормативы
До недавнего времени в проектировании крановых путей часто использовались устаревшие нормы времён СССР. Однако с 2016 года действует актуальный стандарт ГОСТ Р 56944-2016 «Краны грузоподъёмные. Пути рельсовые крановые надземные. Общие технические условия», который регламентирует все аспекты устройства надземных рельсовых путей.
Маркировка крановых рельсов
Для обозначения крановых рельсов используется специальная маркировка:
КР-70, КР-80, КР-100 и т.д. — где число указывает на ширину головки рельса в миллиметрах. Чем выше грузоподъёмность крана, тем массивнее и прочнее должен быть рельс.
Материалы и требования к прочности
Крановые рельсы испытывают как статические, так и динамические нагрузки, включая удары и вибрации. Поэтому для их изготовления применяются высокопрочные стали, чаще всего — сталь К63 с повышенным содержанием углерода, легированная кремнием, медью, хромом.
Для эксплуатации в условиях экстремальных температур (например, в северных регионах или горячих цехах) используются легированные стали с добавлением вольфрама и молибдена — они обеспечивают высокую износостойкость и долговечность.
Виды крановых путей
Крановые пути делятся на два основных типа:
- Наземные — устанавливаются на уровне земли или пола;
- Надземные — располагаются на опорах, балках или колоннах над рабочей зоной.

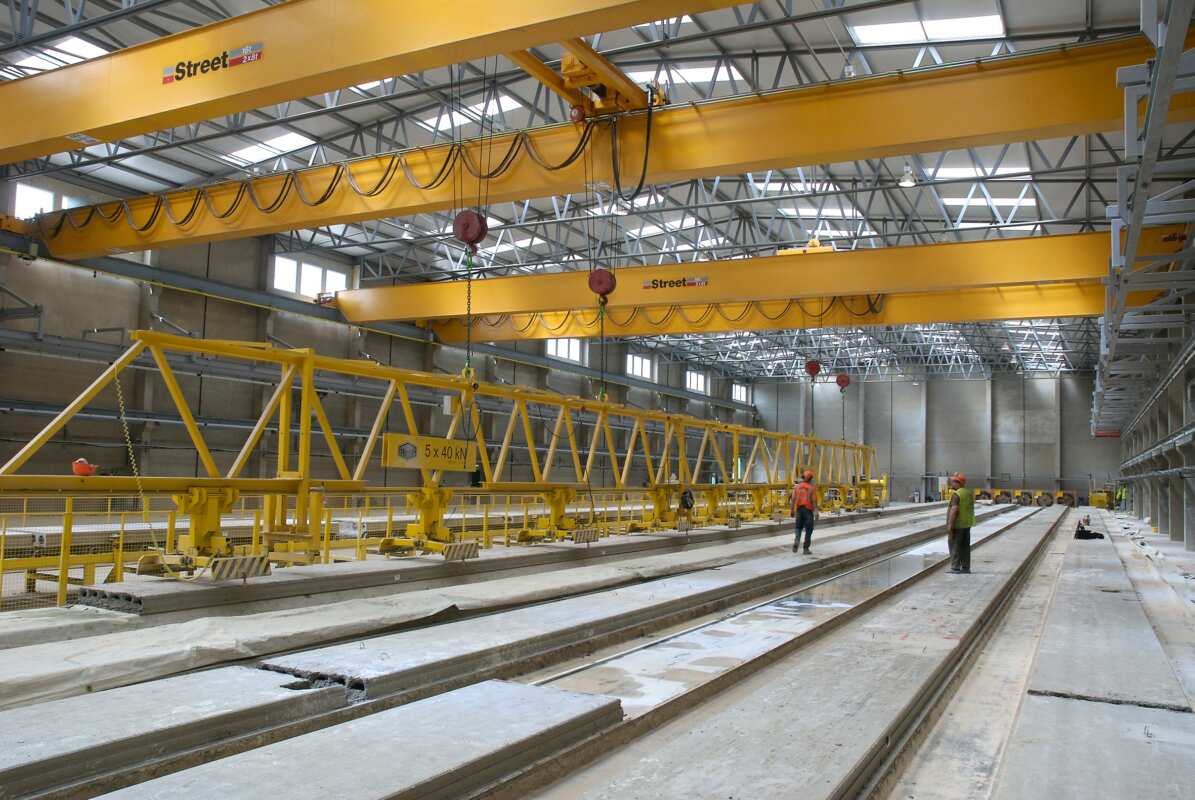

🔷 Устройство надземного кранового пути
Такие пути характерны для мостовых и подвесных кранов. Установка осуществляется в несколько этапов:
- Подготовительные работы: геодезическая съёмка, расчёт нагрузки на фундамент и колонны.
- Монтаж несущих элементов: установка колонн и балок, служащих опорами.
- Укладка рельсов: направляющие привариваются к балкам, стыки провариваются или скрепляются.
- Монтаж обслуживающего оборудования: кабельные системы, ограничители, дорожки обслуживания и т.п.
Надземные пути позволяют эффективно использовать высоту помещения, не загромождая пол.

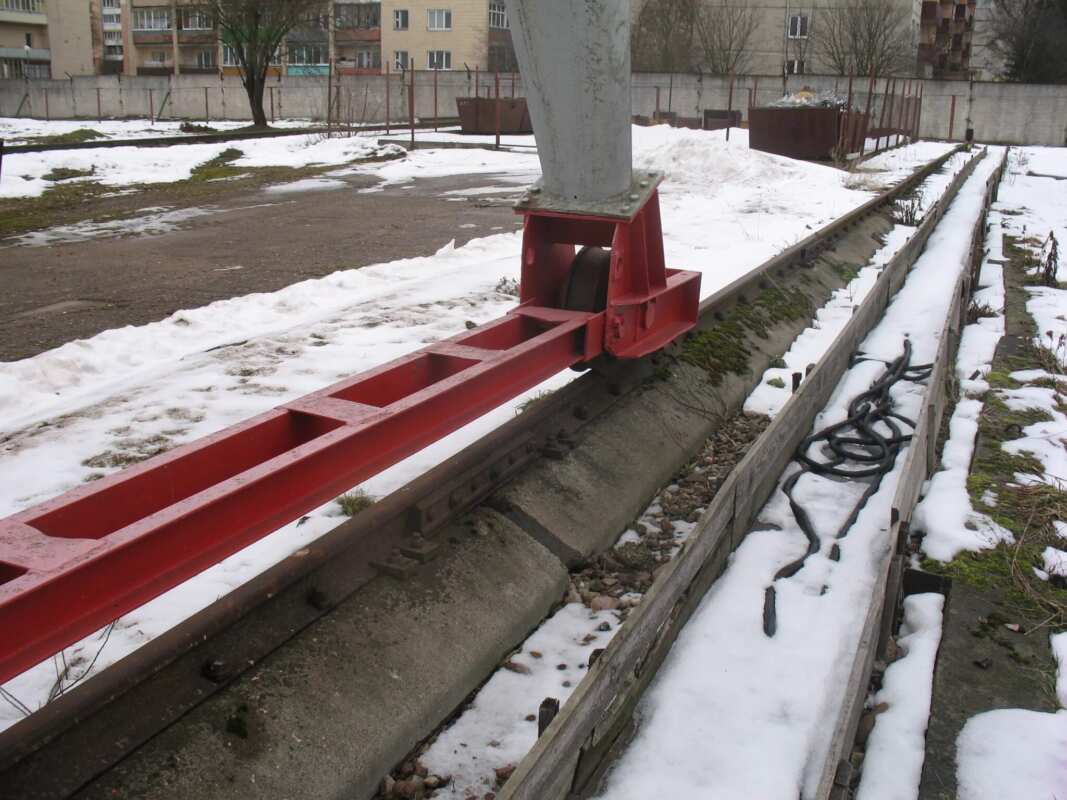

🔷 Устройство наземного кранового пути
Наземные пути используются, как правило, для тяжёлых кранов с грузоподъёмностью от 25 тонн и выше. Их устройство сложнее из-за особенностей основания:
- Нижняя часть — фундаментная подушка. Учитывается тип грунта, уровень влажности, сейсмичность. Обязательно предусматривается дренаж (ливневая канализация) для отвода воды.
- Верхняя часть — рельсовая система, балластная призма (песок, щебень), крепёжные элементы.
Такие пути требуют точного выравнивания и регулярного технического обслуживания.
Конструктивные особенности
Крановый путь состоит из двух параллельных рельсов, закреплённых на опорах или фундаменте. Между ними выдерживается строгое расстояние (колея), соответствующее конструкции крана. Это позволяет:
- Обеспечивать плавное и точное перемещение;
- Минимизировать вибрации и колебания;
- Поддерживать равномерное распределение нагрузки.
Подвесные крановые пути часто крепятся к перекрытиям здания и позволяют перемещать груз над всем рабочим пространством, освобождая пол.
Устройство кранового пути — это комплексный инженерный процесс, от которого зависит безопасность и эффективность работы грузоподъёмных систем. Правильный выбор материалов, точный расчёт нагрузок и соблюдение современных нормативов ГОСТ — всё это критично при проектировании и монтаже. Надземные и наземные пути имеют свои особенности, и каждый тип требует индивидуального подхода в зависимости от задач, условий эксплуатации и типа крана.
